中間罐是工業生產流程中通用性和過渡性容器設備，主要用于物料的臨時儲存、溫度調控、反應緩沖或工藝銜接。盡管不同行業對中間罐的命名與設計存在差異，但其本質均是為解決上下游工序的產能波動、溫度變化或物理狀態轉換問題，確保生產連續性與穩定性。

一. 工作原理

中間罐通常采用靜態或動態儲存方式：

靜態儲存：通過罐體容積緩沖上下游產能波動，例如在連續生產線中暫存半成品，避免設備啟停造成的效率損失。

動態調控：結合換熱盤管、攪拌器等組件，對物料進行溫度調節，如加熱、保溫、冷卻或物理狀態優化，如防止沉淀、均勻混合。

二. 跨行業應用

1. 行業應用差異

冶金行業：作為連鑄工藝的核心設備，冶金中間罐用于承接鋼包中的鋼水，并通過多流水口分配至結晶器，同時實現鋼水溫度均質化與雜質上浮。

化工/食品行業：如棕櫚油脫色罐、切粒水冷罐，側重物料的恒溫儲存、傳熱或相態轉換。

2. 共性設計原則

緩沖容量：根據生產節拍計算容積，避免斷流或溢流；

介質適配：按介質特性，如高溫、腐蝕性、衛生要求等選擇材料與結構；

功能擴展：通過內置組件，如盤管、擋板、攪拌器等實現傳熱、混合或分離。

三、行業案例解析

案例1：冶金中間罐

1.核心參數（示例）

容積：8-50m³（適配連鑄機流數）

工作溫度：1500-1600℃

材質：耐火材料內襯+ 鋼結構外殼

功能組件：塞棒控流系統、沖擊板、擋渣墻

2.功能與設計特點

鋼水分配與純凈度控制通過多流水口將鋼水均勻分配至多個結晶器，確保連鑄坯尺寸一致性；內置擋渣墻與沖擊板，延長鋼水停留時間，促進夾雜物上浮至保護渣層。

極端工況應對耐火材料內襯可耐受1600℃高溫鋼水侵蝕，外殼采用循環水冷系統防止變形。塞棒機構精準控制鋼水流速，避免氧化與二次污染。

其價值直接決定連鑄坯表面質量與內部缺陷率，通過多流設計提升連鑄機生產效率，減少換包時間損失。

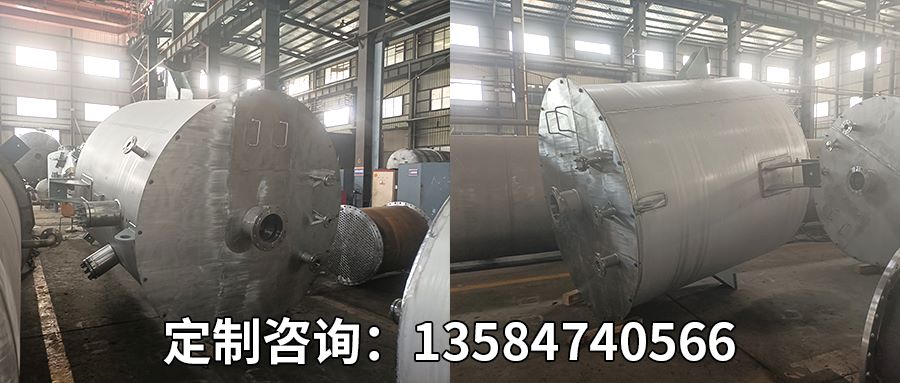

案例2：棕櫚油脫色成品中間罐

1.核心參數（示例）

容積：全容積20m³

設計壓力：罐體常壓，盤管0.4MPa

設計溫度：罐體120℃，盤管155℃

換熱面積：7㎡

介質：棕櫚油、低壓蒸汽

材質：S30408不銹鋼

重量：3035kg

2.功能與設計特點

該中間罐用于棕櫚油脫色后的暫存環節，通過內置蒸汽盤管維持油溫（120℃），防止油脂凝固并確保后續脫臭工序的穩定性。盤管采用耐高溫設計（155℃），可通入0.4MPa低壓蒸汽，換熱面積達7㎡，實現有效熱能傳遞。

罐體選用304不銹鋼，兼具耐腐蝕性與食品級安全標準，符合棕櫚油加工衛生要求。 常壓罐體設計降低制造成本，同時通過加強筋與支撐結構確保設備剛性，適配大容積儲存需求。

其應用價值解決脫色油因溫度波動導致的品質劣化問題，通過蒸汽盤管快速升溫，縮短工藝周期，提升產線效率。

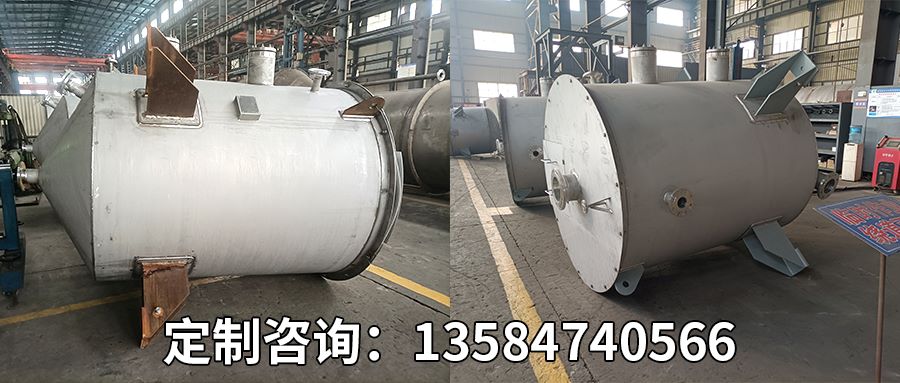

案例3：切粒+水中間罐

1.核心參數

容積：4.4m³

設計壓力：常壓

設計溫度：60℃

材質：S30408不銹鋼

重量：1030kg

2.功能與設計特點

該中間罐專為塑料切粒工藝設計，兼具水冷循環與粒料緩沖功能。切粒后的高溫塑料顆粒進入罐體后，通過水冷系統快速降溫定型，同時緩沖輸送至下游包裝工序。4.4m³容積適配中小型生產線需求，常壓罐體結構簡化安裝與維護流程。304不銹鋼材質耐水腐蝕，避免冷卻水長期接觸導致的罐體銹蝕問題。

其應用價值實現切粒冷卻與暫存的一體化操作，減少設備占地面積，通過水溫控制≤60℃優化塑料顆粒結晶度，提升成品質量。

四、中間罐的設計要點與選型建議

 1. 關鍵設計要素

容積計算：根據生產周期、物料特性（如粘度、揮發度）確定罐體大小，需預留10%~20%安全余量。

傳熱需求：換熱面積與介質溫度需匹配工藝要求，例如案例2中蒸汽盤管需滿足棕櫚油高溫儲存需求。

材料選擇：優先考慮耐腐蝕性，如S30408不銹鋼、衛生等級，如食品級拋光及介質相容性。

 2. 選型建議

流程匹配：根據工藝階段（如反應、冷卻、脫色）選擇靜態或動態功能配置；

能效優化：對頻繁加熱/冷卻的中間罐，建議增設保溫層或有效的換熱結構以降低能耗；

自動化擴展：預留液位傳感器、溫度控制器接口，便于集成智能控制系統。

中間罐作為工業流程的“柔性紐帶”，其設計需緊密圍繞工藝需求與介質特性展開。從冶金行業超高溫鋼水調度，到食品行業衛生級恒溫存儲，再到塑料加工冷卻，中間罐的形態與功能持續演化。
